先週末、「写真トレースのための透視図入門」を開催しました。
世の中はお盆休み、かつ猛暑(そして、ゲリラ豪雨でもきそうな空の気配)という、決して好条件とはいえない中でしたが、
たくさんの方に足を運んでいただきました。本当にありがとうございました。

セミナーの今回のテーマは、「透視図」です。

実は現在、JAVCでは、
透視投影図についてちょっとしたプロジェクトが進行しているのですが、
そのプロジェクトの件で、JAVC透視投影図班に応援を頼まれたために、
今回、わたしは透視投影図についてそこそこ予習をした上でセミナーに臨んだわけです。

が…、やっぱりむずかしい!
脳みそが捻転するかと思うくらいむずかしい!! キィーーッ!

等角投影図と比べると、透視投影図の理論というのは、(わたしにとっては)非常に複雑怪奇。
例えば「消失点」や「対角消失点」を機械的に求めて、簡単な透視図なら描くことはできるんですが、
「どうしてこのような描き方で描くことができるのか」というのが、どこまでも腑に落ちないんですよね。
透視図の世界というのは、感覚的な理解を拒む世界、とでも言いましょうか、「なんとなく」では絶対に分からない数学の城砦…という印象を受けます。

とはいえ、
理解がむずかしくても「教わった通りの方法で描けばできる」というのが透視図のミソで、
例えば、今回のテキストにあった、

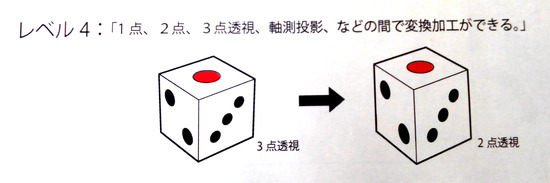

既存の(三点透視の)写真などから正投影図を描く、という手法なんて、
今後、仕事でも(例えば、超適当に撮られた意匠写真を、正投影図にするような場合に)使えるんじゃないかと踏んでいます(四角っぽい形ならば…かな)。

セミナー後の懇親会のときに、今回のセミナーの講師にお話を伺ってビックリしたのは、
元々透視図について学んだことはなく、仕事で実際に描いているうちに、自然に透視図を理解して、自然に描いていた、という点です。
なんというか、天才肌ってこういうことをいうんですね。


さて、JAVC特許図面班も、透視投影図班に負けないようがんばらなくては。
アンケートといいセミナーといい、このところひとりで特許図面みこしをかついでワッショイしているわたくしですが、
最近は、少しずつ、心強い仲間ができてきたような…(感謝)。


※おまけ※ 特許図面の作成に関するアンケート、まだやってまーす♪(8/24まで)

アンケートに回答する

普段から特許図面の作成に携わる方、ぜひ、ご協力をお願いします♪
