技能検定対策セミナーを行いまいました。@IMG_3453


今回は手書きの人は一切おらず、全員CADでの参加でした。希望された、課題の級は1級、2級、3級とすべてそろっていました。


また、参加された方のCADソフトは、Illustratorや3DCADなど、みなそれぞれでした。私たちもすべてのソフトの操作を把握しているわけではないので、具体的な操作まで指導するのは困難です。ただ、基本的なテクニカルイラストレーション技能検定の注意点などは、お伝えできます。

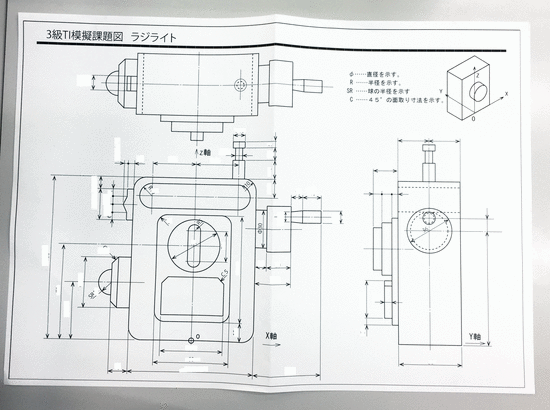

3級に限って、私の感想なりを少し書きます。出題した3級の模擬問題です。数値は隠しています。@IMG_3447
3級の課題図には、製図記号が含まれています。直径、半径、面取り、球など基本的なものです。機械製図を学んだことがことがる人には、なんてことのないものですが、特許図面の事務として作図に関わるようになった方などには、ちょっと戸惑ってしまうかもしれません。

機械製図の本や、日本ビジュアルコミュニケーション協会で販売している、テキストに解説があるので、そのような本を読んでいただければと思います。



@IMG_3454

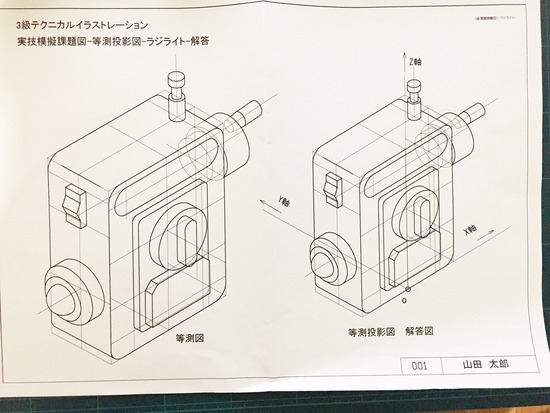

これが解答例。試験の指示に「等測図、等測投影図」どちらかで描くように指示があるので、この違いはしっかり理解しておくようにして下さい。すべて描けていてもこれを間違えると、ほぼ確実に不合格になります。



今回の課題が、講義の時間に描き切れていた人は、来年1月に実施される試験まで十分間に合うレベルにあると思います。また、講義の時間中にすべて描けなくても、ある程度の形まで描けた方でも、試験は来年の一月なので、休日にちょくちょく作図の練習をやれば、合格するレベルまでに十分なると思います。あきらめずに取り組んで欲しいと思います。
@IMG_3452


ただ、時間は気にせず描いてもらったので、試験が近くなったら、時間内に描き切ることを意識する必要はあります。

どのソフトにも言えますが、ショートカットは、必ず使用したほうがいいでしょう。ただ、漠然と描くのではなく、どうしたらもっと効率的に描けるのかを考えながら描いた方がいいでしょう。図面を描いているときっと、「面倒だなこの作業、」って場面が必ずあるはずです。その時は、一旦立ち止まって操作の見直しをするのがいいと思います。


3級の内容であれば、二次元でも十分作図していけるものですが、3DCADのモデリングの試験としても最適だと思います。

三次元CADでモデリングする場合は、モデリングすれば合格というわけではありません。テクニカルイラストレーション技能検定では、指示された通り、基準線を入れる、二級であれば部品番号を入れるなどの作業もしなくてはなりません。

三次元CADで受験する方は、提出できる内容にするために、CADやIllustratorを使うことまで、考えておくようにしてください。


テクニカルイラストレーション技能検定について不明な点がありましたら、このブログのコメント欄でもいいですし、日本ビジュアルコミュニケーション協会の問い合わせから、質問していただいても構いません。
