先月から募集していた『特許図面の作成に関するアンケート』の結果報告です。
思ったより長くなってしまってちょっと焦りつつ、四回目の今日は、特許図面作成者の皆さんが普段どのような考えで図面を作成しているのかを探る、意識調査の結果を報告します。

(6)意識調査
ここでは、回答者の皆さんに、設問に挙げた様々な行動や考えについて、普段の自分にどのくらい当てはまるかを答えてもらいました。

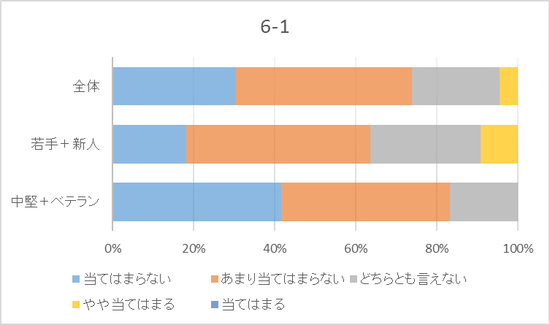

(6-1)依頼された下図に忠実であれば良く、図面の正確性や製図法に沿っているか等は考える必要性がない
6-1


(6-2)依頼された下図とできるだけ同じものを描くようにする
6-2


(6-1)、(6-2)は、下図にどれだけ忠実な図面を描くか、ということを探る設問です。
上記のグラフによれば、『若手+新人』層よりも、『ベテラン+中堅』層の方が、下図に忠実でなければならない、という縛りが少ないようです。
これはなぜでしょうか。

図面作成者に特許図面を依頼する「明細書作成者」の立場から言うと、
クライアントからいただいている下図に従わないということは、一歩間違えると、クライアントにその意を汲まない印象を与えたり、まるで「図面がヘンです」と上から物申しているようなイヤ〜な感じがするため、下図を安易に改変することはあまり好ましくありません(もちろん、人や場合にもよりますが)。
ですので、下図通りに描かないということは、基本的に、そうする根拠(このままでは分かりにくい、誤りがある、雑すぎる、など)があって初めて成り立つことです。
ここで、キャリアが長くなるにつれて下図への忠実度合いが下がる理由は、経験値によって上述のような下図を修正すべき根拠に気づきやすくなることが挙げられると思います。
また、(機械分野の図面のように)図面の正確性を期する場合は、完成した図面と下図とが異なっても許容されやすいことも重要です(下図に忠実に描くことよりも、正確性の追求に重きが置かれるためです)。
機械分野の図面は、正確性が求められると同時に難易度が一般的に高めであり、そのような図面はキャリアの長い図面担当者に回ることが多いですから、その分『ベテラン+中堅』層の下図への忠実度合いが下がるのかもしれません。
さらに、後述の設問(6-6参照)に出てくるように、キャリアが長くなるにつれて明細書担当者に対して直接下図について指摘(ダメ出しなど)ができるようになることも関係しているかもしれません。

一方で、下図に忠実であるか否かは、個人の意思だけでなく、環境によっても大きく変わると思います。
正確性や見た目がどうのと考えるヒマがないくらい忙しく、早く仕上げないと仕事が終わらない!という職場もありますし、「何も考えなくて良いから、下図通り仕上げてほしい」という明細書作成者が多い職場もあります。
また、明細書作成者との距離が遠く、下図に関して相談ができないため、結果的に盲目的に下図に従わざるを得ない職場もあるでしょう。
ただ、そんな環境でも、考えたところで無駄だとあきらめずに、「これはもっとこう描いた方がいいのでは?」という気づきだけは大切にしてほしいと思います。
いつか環境が変わったようなとき、そういう気づきはとても重要になるはずです。

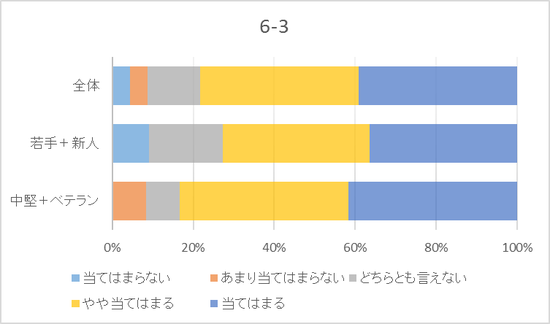

(6-3)他の図面作成者よりも、美しい図面を描きたい
6-3


ちょっと変わった質問ですが、見た目上の美しさにどの程度こだわるかということを尋ねたかった質問です。
「当てはまる」、「やや当てはまる」が8割ほどを占めており、これはキャリアによってそれほど大きな差はありませんでした。
なお、これはわたしの個人的意見ですが、図面の見た目上の美しさはかなり重要だと思っています。
理由は単純で、出願人や明細書担当者などによる図面の評価の判断基準は、見た目の印象の要素がかなり大きいからです。
つまり、出願人や明細書担当者は、図面描きが見るような目線で図面を見ているわけではなく、パッと見で「イイ感じ」か「イマイチ」か判断している人も一定数いるということです(もっとちゃんと図面を見ろよ、と言いたくもなりますが…)。
よく「引出線だとか符号だとかは、分かるようにさえ描いてあれば、見た目なんか何でもいいんだよ」なんて話を耳にしますが、上記のように、全体のパッと見の印象が図面の評価を大きく左右する以上、本当に何でもいいということはなく、やはり綺麗に描いておいて損はないとわたしは思います。

(6-4)後々の修正や転用に対応しやすいよう、図面を描く際には工夫をする
6-4

こちらも、キャリア関係なくほぼ全体が、「当てはまる」、「やや当てはまる」と回答しています。
ですが、『ベテラン+中堅』層の方が、「当てはまる」と回答している割合が圧倒的に高く、回答に自信を感じますね。
ちなみに、実はこの設問、「当てはまる」、「やや当てはまる」と回答する方がこんなに沢山いるなんて、わたしはまったく予想していませんでした。
てっきり、「後々どんな修正がくるかも分からないのに、工夫なんてやりようがねーよ、バーカバーカ」と言われるかと思っていましたよ…いやあ、よかった…(ドキドキ)。
具体的に、修正や転用のためにどのような工夫をしているのか、非常に気になるところですね。
(…これも聞けばよかったなあ。)

(6-5)特許図面は適当でもいいので、あまり細かいことは気にせず描く
6-5

各層とも「当てはまらない」「あまり当てはまらない」が6〜8割を占めている一方で、「やや当てはまる」という回答も2割近くあります。
分かる、分かるけれども、図面描きとしては少しさみしい、と言いたくなる結果です。
特許事務所に所属していると、たびたび耳にするこの「特許図面は適当でもいい」の言葉。
確かに、図面の内容や発明の分野によっては適当でも済むものもあります。
例えば、制御系やIT系などの発明は、図面が多少いい加減でも許されるところがあると思いますし、ブロック図なんて適当に描いても真剣に描いても、誤字脱字や図内容の誤りさえなければ、特に問題にはなりません(もちろん問題にならないというだけで、見た目による評価はひそかに下がっているかもしれませんが)。
このように、適当で済む図面がある一方で、(何度も言いますが)機械分野の図面など、適当では済まない図面も確かにあります。

ただ、図面描き自身が「特許図面は適当でいい」と考えるのは、下図への忠実度合いと一緒で、本人の意思ばかりではなく、環境の影響も大きいんですよね。
図面の依頼者のほとんどが「特許図面は適当でいい」と考えていたらその考えが伝染するのは当然ですし、依頼図の8割をブロック図やフローチャートが占めていたら、適当でいいという考えも合理的といえるでしょう。
(とはいえ、やっぱり図面描きとしてはさみしいなー、と個人的には思っています。)

(6-6)図面から発明を把握する努力をし、図面の内容に誤りがあれば、修正したり指摘したりする
6-6

(6-5)の設問と比べると、一転してアグレッシブな設問です。
期待したとおり、『ベテラン+中堅』層では、「当てはまる」が75%、残りの25%は「やや当てはまる」と、全員が「修正・指摘をする」という非常に頼もしい結果になりました。
一方、『若手+新人』層では、「当てはまる」と「やや当てはまる」が多数派(合わせて70%)ながら、『ベテラン+中堅』層に比べると後退し、さらに「どちらともいえない」「あまり当てはまらない」という回答もみられます。
設問中には、「修正」だけでなく「指摘」という言葉もありますので、明細書書きに向かって「これはおかしいですよ」と指摘しなければいけないと考えると、少しハードルが高く感じられるのかもしれません。
ここに、『若手+新人』層の躊躇と不安が読み取れるような気がします。
そうだとしても、このグラフ6-6の『ベテラン+中堅』層の結果をみれば、十年も経つと皆が当たり前のように「修正・指摘」ができるようになっているわけですから、若手や新人の皆さんも心配せずに、どんどん意見を言えるようになってほしいと思います。

と、そんなところで、今回のご報告は終わりとします。
ずいぶん長くなってきました。次回あたりですべて出しきりたいところです…(自信はない)。
では、また次回お会いしましょう!

なお、今回のアンケートに関して、ご感想やご意見などがありましたら、お気軽にコメント欄にお寄せください。
どうぞよろしくお願いいたします。


***
