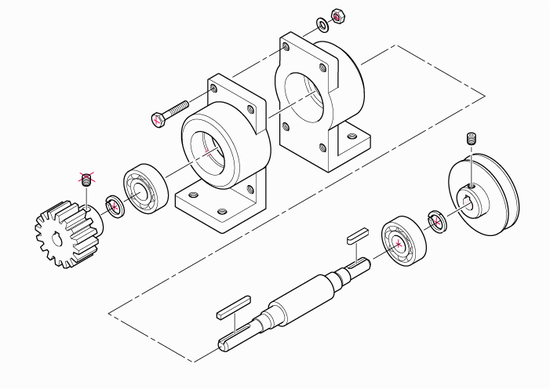

テクニカルイラストレーション技能検定

令和元年度 3級課題図の解説(その4)

またまた、令和元年度のテクニカルイラストレーション技能検定3級課題図の解説(その4
)です。今回も出題された問題を部分的に解説します。



今回は、以下のピンクの箇所の描き方です。何か虫の頭のようで、目ん玉と触角のような部分のところを解説します。

@3級試験.2




実際の課題図からは、一部形状を変えております。

00_解説その4



今回のポイントも、球の描き方です。まず、立体図で球をどのように配置したらよいかわからないという方は、以下の図のように、円の中心に楕円を置いてみると、円の中心が理解しすくなると思います。半球であれば、赤線の楕円のところで、切断してあげればよいのです。

@00_3級試験.2




まず、目ん玉の部分ですが、これは、「その1」で紹介したのと同じ考え方です。
目ん玉の大きさは、SR7 mm(※SRは球の半径です)ですので、半径7mmの楕円を配置した状態の図です。
00_3級試験.2




立体図で、球は正円になります。球半径が7mmなので、直径14mmの正円を配置します。
等測図の時は正円を1.22倍(122%)しないと、楕円とサイズが合わないはずです。
01_3級試験.2




不要なところを削除して、目の部分が完成です。
@02_3級試験.2




続いて、触角のような箇所です。円錐状のものと球が合体したもですが、このような形状は今回の試験だけでなく、例年よく出る形状ですので、しっかり覚えておいたほうが良いです。



まず、図面にしたがい基準線を入れた状態の図です。
04_3級試験.2




ベースとなる位置から、高さ15mmのところが、球の中心となります。分かり易いように球の中心に楕円を配置しました。
05_3級試験.2




ここの球はSΦ10mm(SΦは球の直径を表します)。ですので、楕円の直径は10mmで正円の直径も10mmです。※等測図の場合は、正円を1.22倍
06_3級試験.2




最後に、円錐の部分です。下は8mmの楕円を描く。
07_3級試験.2




続いて、上の5mmの楕円を描く。
08_3級試験.2




二つの円の共通接線を引きます。
09_3級試験.2




不要な線を削除。もう一方は、描いたものをコピーするなどして完成。
10_3級試験.2




今回の問題は、全体的に難しかったですが、今回取り上げた部分に関しては、よく出題される形状ですので、これはしっかり描けるようにしておいたほうが良いです。


日本ビジュアルコミュニケーション協会では、テクニカルイラストレーション技能検定の受験の推奨をしておりますが、受験を勧めるだけでなく、「受けるからには合格してもらえるように」と感じるようになりました。



来年、テクニカルイラストレーション技能検定を受験される方にとって、お役に立てば幸いです。

令和元年度 3級課題図の解説(その3)

引き続き、令和元年度のテクニカルイラストレーション技能検定3級課題図の解説(その3
)をします。



まず初めに余談ですが、具体的なテクニカルイラストレーションの描き方に関する記事を書くと、何ページにもわたって記事を見られる方が多いようなので、需要がそれなりにあるのかなと思い、第3回目も書きました。


それでは、今回は続きで、ピンクに塗った箇所の描き方のポイントを紹介します。

20200204ブログ.3



図は、前回と同じものです。寸法の入っていない箇所は、実際に測ってください。実際の試験でも同様に寸法のない箇所は計って作図します。ただし、ただし!!あくまでも、その時の試験問題を指示をしっかり確認するようにして下さい。責任は持ちません。



00_その3
※10mmのメモリを入れておいたので、画像をコピペして、縮尺を合わせればよいかと思います。



最初は課題図にしたがい、基準線を引きます。

01_その3




これだけでも、外形は引けた状態です。ここのポイントは、R3の角処理をするところです。

02_その3


ちなみに、もし試験でR3のつけ方がどうしてもわからないというときは、いっそのことフリーハンドでも構わないので、Rをつけてしまいましょう。大よその形状が描けていて、極端に寸法がくるっていなければよいでしょう。断定はできませんが、試験では寸分の狂いもない図を求めてはいないと思います、たぶん?恐らく?知りません???

それも試験のコツ?の一つかもしれませんが、何はともあれ、正しい描き方をマスターしましょう。



R3の角処理をするので、直径6mmの円が内接すると考えることがポイントです。
08_その3





まずは、円の中心となる基準線を引きます。(寸法がわからなければ、直接課題図から読み取ってください。)
03_その3




基準線をもとに直径6mmの円を三つ配置します。
04_その3




そして、3つの円(楕円)の共通接線を引きます。
05_その3




不要な線を削除します。
06_その3




この描いた図をコピーするなどして、厚みをつけで完成です。
07_その3





以前も書きましたが、今回の課題図は難しかったと思います。ただ、今回の課題図を練習しておけば、今後はだいぶ楽に感じられるかもしれません。中央職業能力開発協会(JAVADA)で過去問として公開されたら、チェックしておくとよいと思います。

また、機会があれば、その4を書きます。

令和元年度 3級課題図の解説(その2)

先の記事に引き続き、令和元年度(2020年1月19日実施)のテクニカルイラストレーション技能検定3級課題図の解説(その2)をします。(その1)の記事はコチラ

今回、受験されて作図がわからなかった方は、これで復習してください。今後、受験される方は復習と思って見てください。


今回も部分的に解説します。とりあげる形状はコチラ。(ピンク色にした部分です)20200204ブログ




3級の試験にしては、これまた、なかなか難しい印象を受けます。くぼんだ形状のところは、いじわるとしか言えないです。

02_20200204ブログ




これをすべてブログで解説すると長くなってしまうので、以下のように、グッとシンプルにして解説します。20200204ブログ2



まずは、課題図に示されているように、黒丸の基準点から作図しようと思います。

03_20200204ブログ




このようなものを描くときは、円から描くのが基本です。以下の図は、基準となる二つの円の基準線を置いた状態です。04_20200204ブログ




この基準に合わせて、直径20と直径42の円を引きました。
05_20200204ブログ




そして、この二つの円の接線を引きます。(イラレであれば、スクリプトの共通接線を使うか、なければ大よその位置で、線を引きます)
06_20200204ブログ




不要な線を削除します。
07_20200204ブログ




この描いたものに厚みを付けます。(イラレやCADであれば、描いたものをコピーするなどして厚みをつけます)
08_20200204ブログ




最後に突起になっている円も描きます。この円の基準は先ほど描いた、直径20の円の中心と同じ位置です。
09_20200204ブログ




不要な線など削除して完成です。
10_20200204ブログ



今回、この形状が描けなかった方は、そもそも立体がイメージできなかったか、もしくはイメージはできたけど、描き方がわからなかったのではないでしょうか。描けなかった方は、円から描かず、直接外形線から位置を求めようとしたのかもしれません。




今回の解説も、描き方の考え方を紹介しました。イラレの場合ですと、楕円を「オブジェクトの移動」で、移動する方向と移動する長さを入力するなどして描いていきます。

これらの操作も詳しく知りたい方は、ジャビックのセミナ−に参加されるか、ジャビックの書籍などをご購入下さい。


また、機会があれば(その3)も書きたいと思います。

令和元年度 3級課題図の解説(その1)

2020年1月19日に令和元年度のテクニカルイラストレーション技能検定が実施されました。その際、実施された3級課題図の解説をしてみようと思います。形状をデフォルメして、部分的に解説します。

令和元年度の課題図は、今後、JAVADで公開されると思います。




今回の課題図は、主要な部分に球や、共通接線が多く、なかなか難しかった思います。形状をイメージするのも大変な課題だったかもしれません。少しいやらしい出題でしたね。



部分的な課題図の例
00_ブログ20200202

SRは球の半径です。球の描き方がわからなくて、手が止まってしまった方もいたかもしれません。


モデリングしたものです。完成イメージはつかめたでしょうか。01_ブログ20200202



まず、基準点の黒丸を起点にして円柱を描いてみます。
01_ブログ20200202




基準点の位置に半径21の楕円を描きます。
01_ブログ20200202



続いて、球の部分である、直径42の正円を空いたスペースに描きます。
※等測図で描いている場合は、この正円を122%しないといけません。
02_ブログ20200202



続いて、先ほど描いた楕円の中心に、正円の中心を合わせます。
03_ブログ20200202



不要な部分を削除して、球の部分の作図を完了させます。04_ブログ20200202




続いて、赤線で描いた部分も描きます。
05_ブログ20200202



不要な線を削除して完了です。今回は説明し易ように、球の部分から描きましたが、試験であれば、手前側から描いたほうが、隠れて見えなくなる線を引かなくて済みます。ただ、球の作図が慣れていないなら、球の部分から描いていったほうが分かり易かもしれません。06_ブログ20200202




また、機会があれば、他の形状も同じように紹介したいと思います。




次回のセミナーのご案内です。まだ、お申し込みいただけます。
【テクニカルイラスト中級講座(Adobe Illustrator編)】(東京開催)
■日時:2020年2月8日(土)13:00〜17:00
■会場:国立オリンピック記念青少年総合センター センター棟 C-512
■詳細 :http://www.javc.gr.jp/katsudou/200208.html

令和元年度のテクニカルイラストレーション技能検定が行われました。

2020年1月19日、令和元年度のテクニカルイラストレーション技能検定の実技試験が行われました。

@@IMG_4527


今回は3級の試験のみ実施されました。マシントラブルなどなく、無事に試験を行うことができました。

受験された方は、朝早くからご来場いただき、大変お疲れさまでした。試験時間の2時間は、あっという間だったかもしれません。

@IMG_4534




ちなみに、東京での試験が再開されてから、今回で3回目でした。実施する側も、だいぶ勝手がわかってきました。それでも試験を実施するのは一仕事です。今後も、いろいろと検討しなければいけないことがあります。


また、受験される方には、時間とお金を使って試験を受けていただくので、できるだけ良い点数で合格できるように、ジャビックもセミナーをしっかりやらなければと思います。


学科は2月に行われます。学科も気を抜かずに頑張って下さい。

デザインスパークで技能検定1級の課題をモデリングしてみた。

デザインスパークメカニカルで、テクニカルイラストレーション技能検定1級の模擬問題をモデリングしてみました。



こちらが模擬問題です。実際の問題はもう少し作図のボリュームが多いように思います。1級の入門といったところでしょうかね。1級模擬問題課題スキャン(テキスト)



私は、Adobe Illustratorで立体図を描き起そうと思っているのですが、自分の答え合わせ用として、まずは、モデリングしてみることにしました。ちゃんと模擬問題の回答例もあるのですが、回答例はプリントアウトした紙の原稿しかないので、モデリングしたものを2Dデータに書き出し、それで答え合わせをすれば確実です。


まず、必要な部品をそれぞれ作成しました。2級のように分解図にはしません。分かり易ようにばらしただけです。

@再ブログ用4




すべての部品をアッセンブルした状態です。基本的に、技能検定1級では、このような立体外観図を作成することはありません。指定の位置、指定の部品を断面にします。

@再ブログ用




これが、断面にした状態。


@再ブログ用.3




もちろんこれで完成ではありません。テクニカルイラストレーション技能検定は、モデリングの技能を試すものではないので、これを線画にして、指示のとおりに仕上げなくてはいけません。回答はプリントアウトして、このプリントアウトしたもので採点をします。






3DCADが便利であることに違いはないのですが、モデリングをしていて、便利だなと思ったところの一例を紹介します。この模擬問題ですとレバーの部分です。


03_ブログ用



ピンク色にした箇所が、Z軸上にはなく、わずかに傾いていますね。


04_ブログ用
向きを変えてみると分かり易いかと思います。一級の課題では、非等測軸における作図も必要になってきます。3DCADでは、指定の角度を入力して回転させるだけです。



このような場合、手書きや2Dで作図する際は、楕円分度器というものを使います。楕円分度器から、縮み率と楕円がどれだけつぶれているのかを読み取ります。






こうしてみると、仕上げる図は同じでも、手書きと2DCAD、3DCADで求められる技能は、根本的に違いますね。

モデリングをして、2DCADなどで仕上げるのは、ある意味、現在のテクニカルイラストレーションの実務的な気もしますけど、結局、手描き・2次元CAD、三次元CADのどれを使うかは、受験する人が、どう考えるかによるかと思います。

私が思うに、3DCADを使うとしても、テクニカルイラストの基礎知識があって3DCADを使うのが、とても有効かと思います。




はて、モデリングして分かったんだけど、そもそも模擬問題の解答例、少し違ってない??
余計なところに気づいてしまったΣ(゚д゚;)


初めにモデリングしておいてよかった。

技能検定試験の過去問題の公開サイト

今年度の技能検定試験の申し込みが、10月18日で終了しました。今年度は申しこまなかったけど、試験に興味があるという方は、まずは過去問題を見てみましょう。

テクニカルイラストレーション技能検定の過去問題が中央職業能力開発協会のwebサイトにて閲覧することができます。


技能検定試験問題公開サイト(平成30年度)

コメント 2019-10-22 202737


テクニカルイラストレーション技能検定は後期になります。


平成30年度は1級、2級、3級、すべての級で試験が実施されました。すべて級の問題が見ることができます。(手書き作業とCAD作業の二つがありますが、どちらも問題は同じです)


また、実技の問題だけでなく、学科問題も見れますので、どのような勉強をすればいいのか、大よそ分かるかと思います。受験をしたことがない方は、是非、次年度の受験をご検討ください。


尚、日本ビジュアルコミュニケーション協会では、新しいテクニカルイラストレーション技能検定3級の模擬問題を作成中です。今年中の販売には間に合わないかと思いますが、完成しましたら、改めてご紹介させていただきます。

技能検定の受験申請が始まっております。

試験の申込期間は以下の通りです。
【受検申請受付:2019年10月 7日(月)から2019年10月18日(金)まで】

ちなみに東京都で受験される方は、飯田橋にある「東京しことセンター」で受験申請をしていただくことになります。

IMG_2535


土日祝日は窓口が閉まっておりますので、申請ができるのは平日のみになります。平日働いている方は、お休みを取る必要があるかと思います。

忙しくて、そう何度も行っていられないという方は、窓口で受験申請書をもらって、何処か近くで受験申請書を記入して提出することも可能です。記入する内容やその他必要なものなどは、あらかじめ各都道府県職業能力開発協会に問い合わせしておくと安心かと思います。



今月のJAVCセミナー、絶賛募集中です!

【3Dを活用したテクニカルイラスト講座】(名古屋開催)
■日時:2019年10月19日(土)13:30〜16:30
■会場:愛知県名古屋市中村区名駅南1-14-24 七福神ビル8F大会議室
■詳細 :http://www.javc.gr.jp/katsudou/191019.html

テクニカルイラスト技能検定の申し込みにあたって。

テクニカルイラストレーション技能検定の申し込みが迫っています。
申し込みにあたり、テクニカルイラストレーション技能検定について簡単に紹介します。


H31_ginoukentei-1



今年度のテクニカルイラストレーション技能検定は3級のみの実施なります。

試験の申込期間は以下の通りです。
【受検申請受付:2019年10月 7日(月)から2019年10月18日(金)まで】

※会場により異なると思いますが、基本的に土日祝日は、申し込みできないと思いますので、ご注意下さい。詳細は必ず中央職業能力開発協会にてご確認ください。

試験は『手書き』と『CAD』の二種類のどちらかを選択して受験をします。
ただし、受験をする都道府県により、どちらか一つしか実施していないところもあるのでご注意ください。

手書きを実施してい所は、会場にドラフターなどの製図版が用意されているはずなので問題はありませんが、CADの場合、受験する都道府県によりCADソフトの違い、ご自身のノートパソコンを持ち込みの有無が異なります。


すべての会場の状況まで把握はできなせんので、詳細が知りたい方は、受験を検討している都道府県職業能力開発協会へ直接確認をしてください。

ちなみに実技試験・学科試験の内容は、手書きもCADも共通です。


まずは、試験の申し込みを忘れないようにお願いいたします。

テクニカルイラストレーション技能検定の日程

今年度のテクニカルイラストレーション技能検定の日程を簡単に紹介します。




logomark-color



今年度はテクニカルイラストレーション技能検定 3級のみ実施されます。

◆受検申請受付:平成31年 10月 7日(月)から10月18日(金)まで
◆実技試験:平成32年 1月19日(日)
◆学科試験:平成32年 2月9日(日)


『令和元年度(後期)各都道府県実施公示状況』

◆テクニカルイラストレーション手書き
茨城県、群馬県、千葉県、東京都、神奈川県、福井県、岐阜県、静岡県、愛知県、三重県、大阪府、奈良県、高知県、佐賀県、長崎県、熊本県

◆テクニカルイラストレーションCAD
山形県、茨城県、栃木県、群馬県、千葉県、東京都、神奈川県、新潟県、岐阜県、静岡県、三重県、兵庫県、高知県、佐賀県、長崎県

正式な情報は中央職業能力開発協会のHPを確認してください。https://www.javada.or.jp/jigyou/gino/pdf/R01kouki_kouji.pdf

※お住いの地域で試験が実施されていなくても、他県で受験することも可能です。



受験申込期間は10月です。受験を検討している方は、忘れないようにご注意ください。
